Trio Hi Fi Amplifier
WE-24
Afstelling van de amp



Als eerste volgt de tekening zonder aanpassingen

tekening zonder aanpssingen



Hieronder volgt de aanpassing

Havé fun

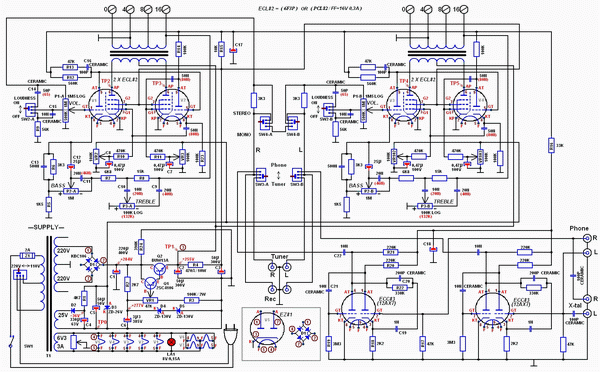

tekening met aanpassingen






De  voeding  spanning wordt op ongeveer 255 Volt gezet  gemeten
tussen TP0 en TP1.
Zorg  er  voor dat de spanning niet onder de 250 volt komt,  de
spanning is in te stellen met VR1.


Voor  de  Pentode  instellingen  is  een  makkelijke  procedure
beschikbaar  deze kan het makkelijkst met een voltmeter  worden
uitgevoerd  een  ampère  of  milliampèremeter  is  niet  direct
noodzakelijk.

Over  de  uitgangtrafo's komt een aantal milliampères te  staan
omdat  we  met push en pull werken moet je dit dus  per  kanaal
twee keer instellen.

Als  je nu de versterker uit heb staan kan tussen meet punt TP1
en TP2 de impedantie gemeten worden, deze geeft bij mij aan 112
Ohm.

Om nu even snel een controle uit te voeren moet je dus bijna op
dezelfde  waarde uit komen als je de meter tussen  TP1  en  TP3
zet, of tussen TP1 en TP4 of TP1 en TP5 zet

Vervolgens zet je de meter op volt meting in bereik 20 volt  en
zet je de versterker aan.
Door  nu  VR2  en VR3 rechter kanaal en VR102 en  VR103  linker
kanaal  te  draaien kan de buis op zijn gewenste waarde  worden
ingesteld.


Hou er wel rekening mee dat omdat de amp op zijn kop staat tijdens
het instellen links en recht omgekeerd voor je ligt

Over de vier meetpunten moet nu 2 volt komen te staan.
2   volt:112  Ohm=17857142857142857142857142857143  ma  is   18
milliampère als je dit nu maal de 255 volt neemt kom je dus  op
ongeveer 4,5 Watt per buis.

Ik weet dat de buis zelf maximaal 7 Watt kan hebben maar ik wil
ze voorals nog niet te zwaar belasten.
daar komt nog bij dat de buizen in fixed bias staan dus zal
de belasting over de anodes ook groter worden bij signaal versterking


Nog even voor alle duidelijkheid

tussen TP1 en TP2 staat 2 volt in te stellem met vr2
tussen TP1 en TP3 staat 2 volt in te stellem met vr3
tussen TP1 en TP4 staat 2 volt in te stellem met vr102
tussen TP1 en TP5 staat 2 volt in te stellem met vr103

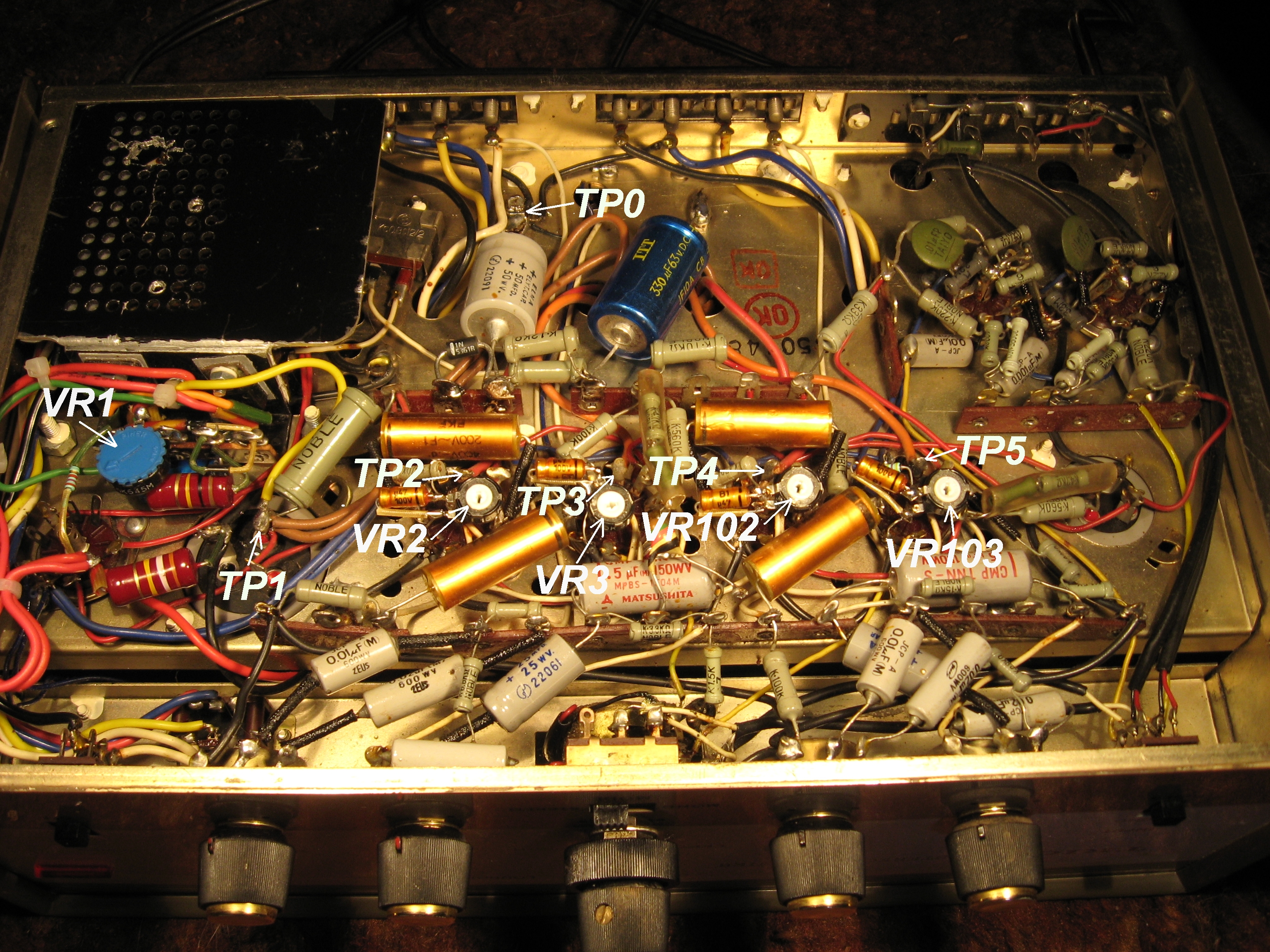

Voor de testpunten verwijs ik je naar de foto testpunt.jpg

Ook wil ik er even op wijzen dat ik gekozen heb om de stroom te
meten die over de UGT loopt in plaats de stroom te meten die over de
kathode loopt.
Aangezien je via de kathode ook de stroom meet die via G2 ( pen 7 ecl82)
loopt meet je dan ook niet precies de anode stroom.
Daar komt nog bij dat in dit ontwerp de kathodes rechtstreeks
op de signaal massa gezet zodat deze los gesoldeerd moet worden
geen optie dus.

Ook werken metingen over de kathode alleen als de buizen 100% gelijk zijn.

In het orginele concept werden de buizen via een centrale negatieve
voeding gezet op juiste de waarde.

Om nu niet gebonden te zijn aan een matched set van vier kan je nu
elke pentode op de gewenste waarde zetten middels VR2  VR3 en VR102 VR103

Hieronder nog wat foto's waarin je kunt zien waar en wat er is veranderd
tenopzichte van het origineel

Zoals je kunt zien is aan de bovenkant aleen de diode buis vervangen en
is er een extra elco van 220 micro geplaatst



view of amp top ( replaced tube by diode )
view of amp top ( replaced tube by diode )
view bottom









Dan volgen hier nog wat pdf files
Ez81
Ecl82
6f3p
Pcl82
Ecc83
12ax7a
