TNC2C Packet Radio

Terminal Node Controller

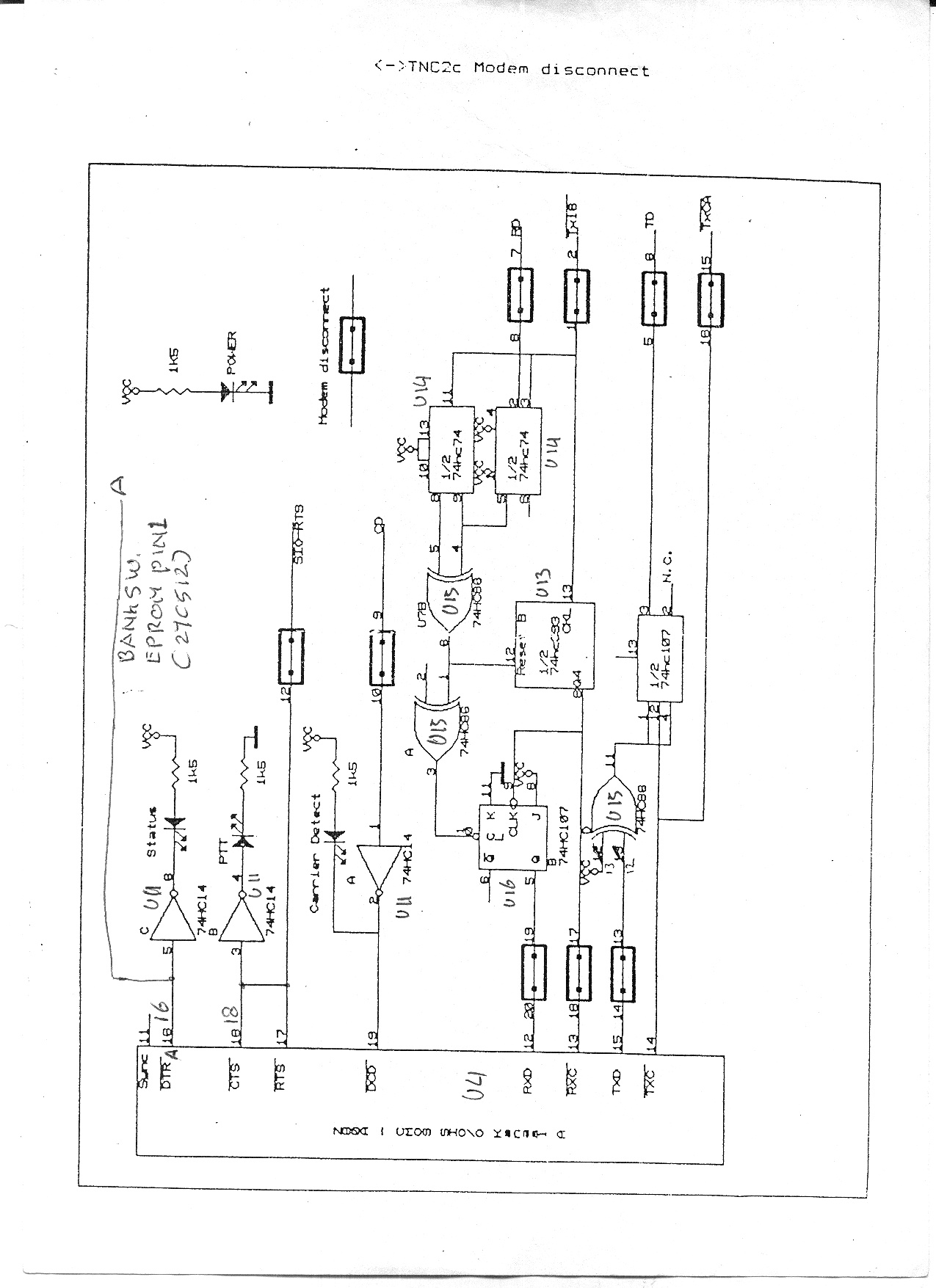

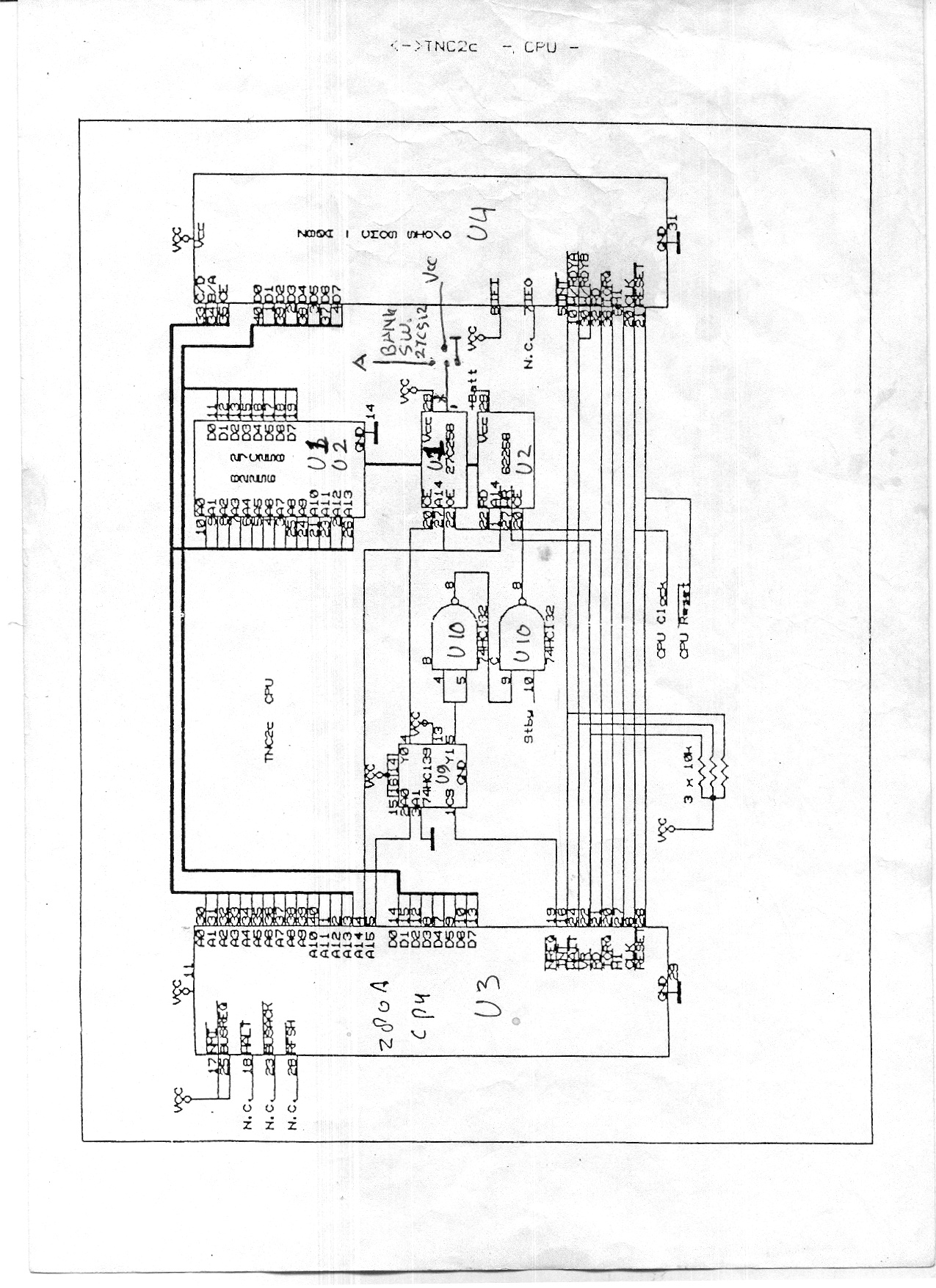

Bankswtching zoals vermeld op blad 16 en 19 werkt alleen met een
(E)prom 27C512 en op een clock freq van 49152.
Zorg er wel voor dat pin 1 van de (E)prom niet meer op de voedings is
aangesloten dit wordt nu overgenomen door een draad of jumper zoals op

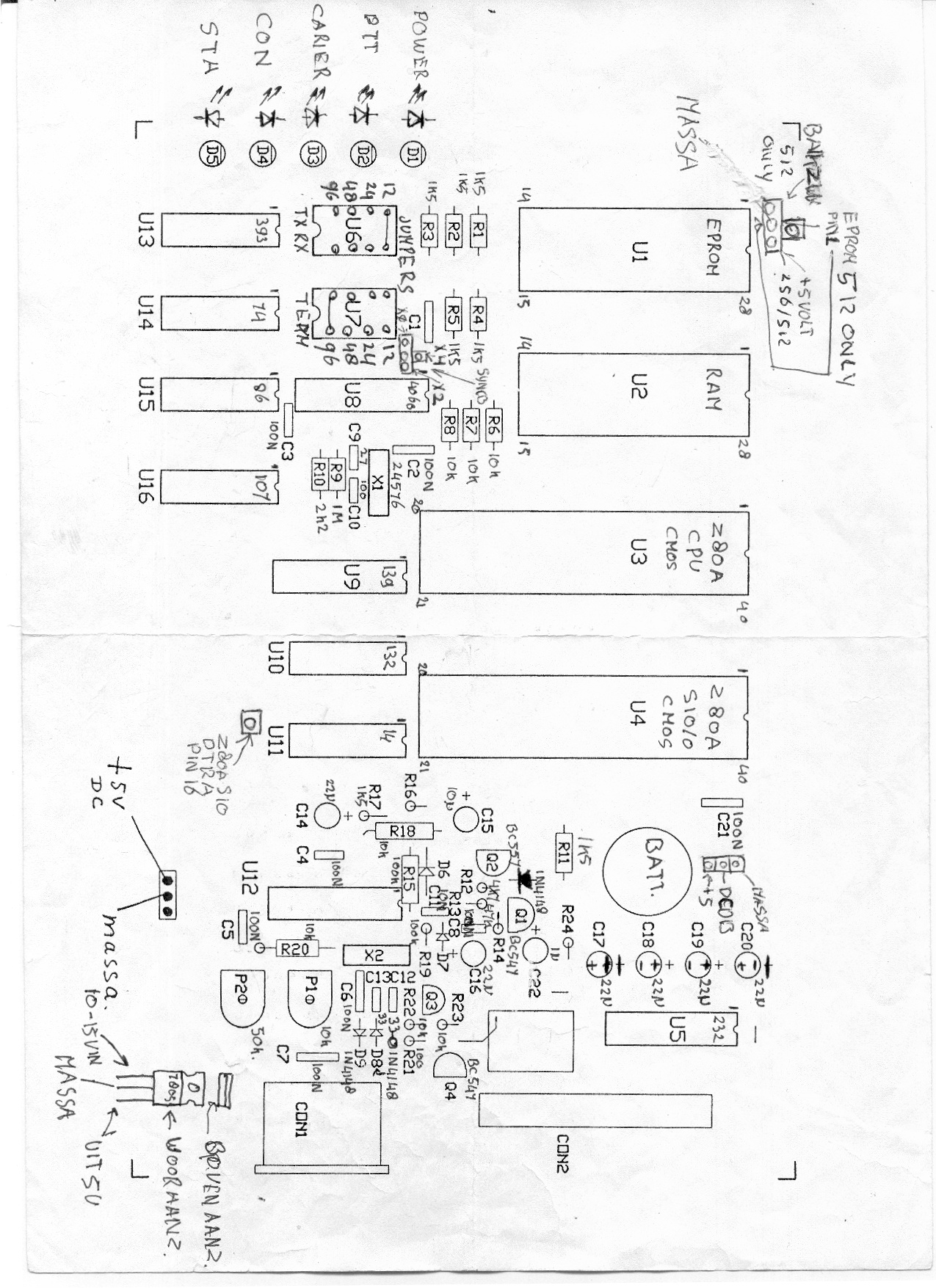

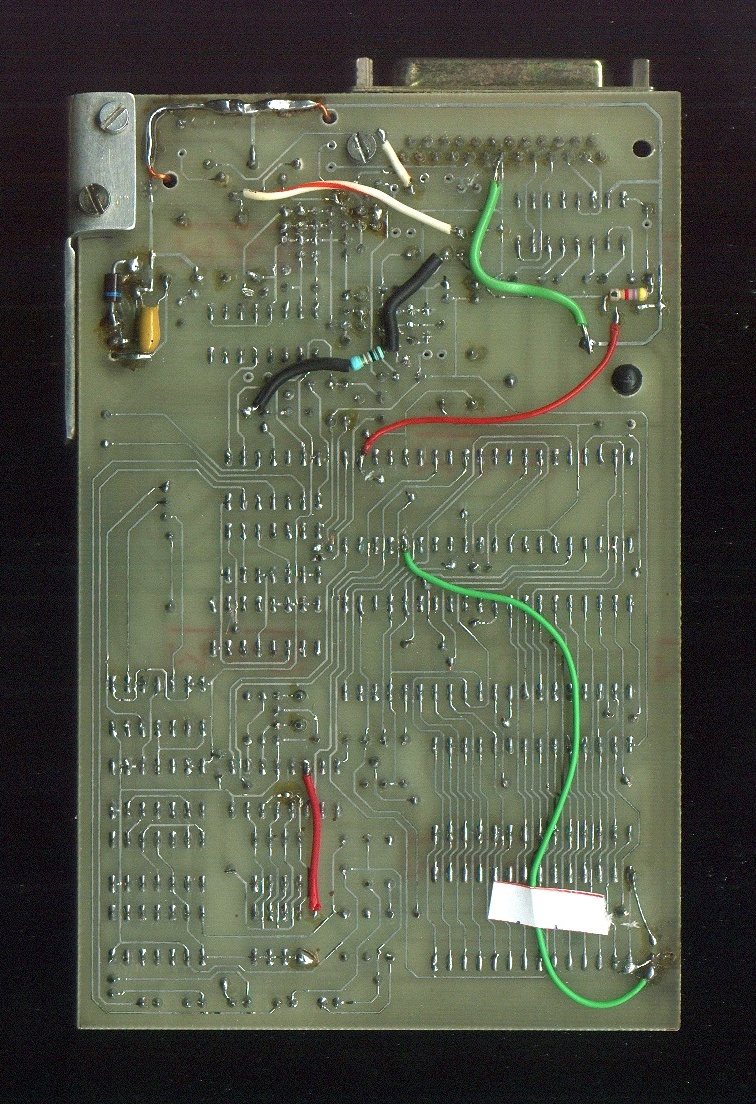

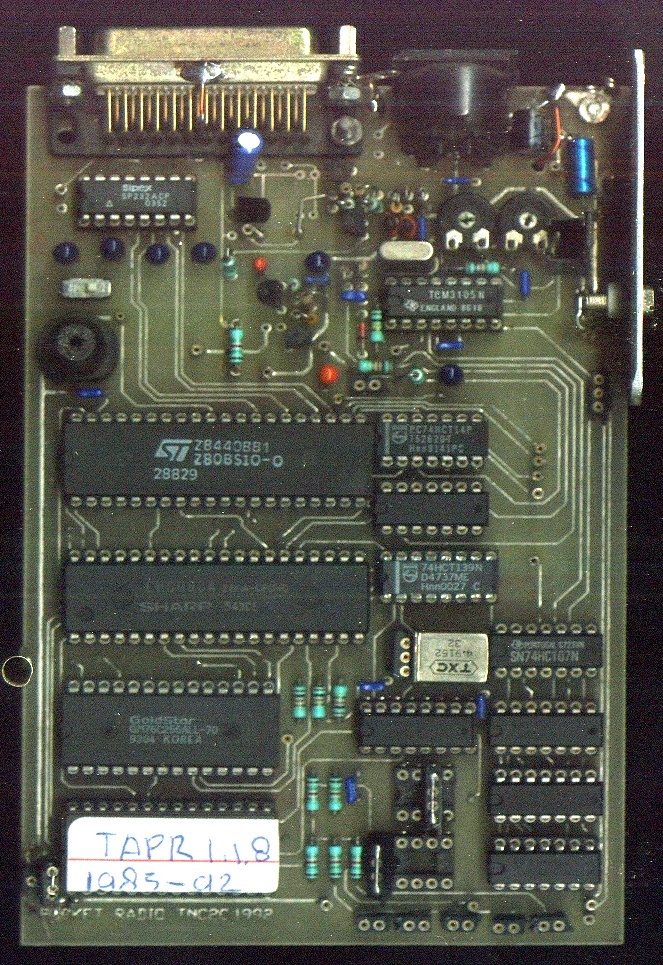

tnc2c_top.jpg tnc2c_back.jpg en tnc2c_blad14.jpg is te zien.

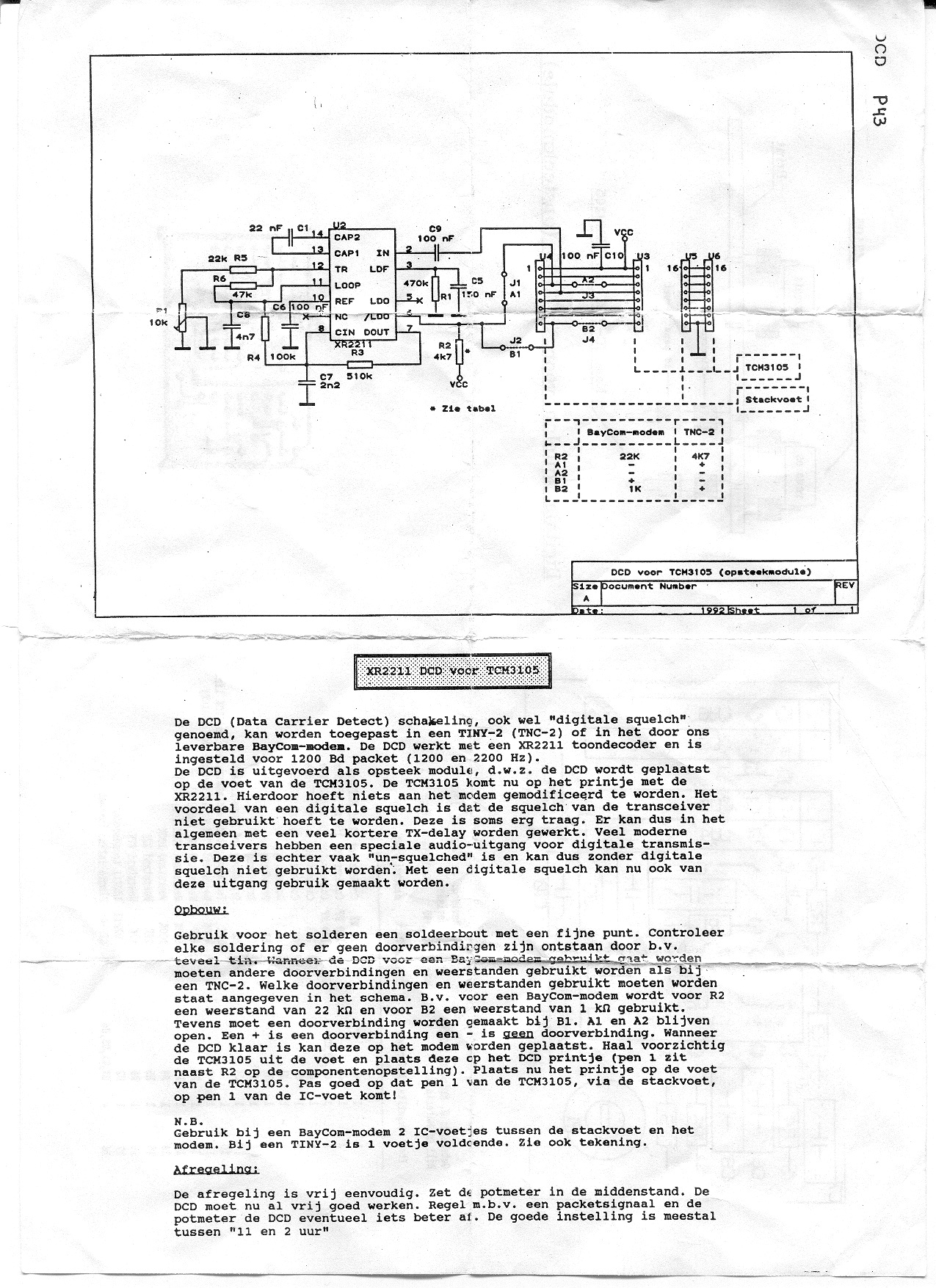

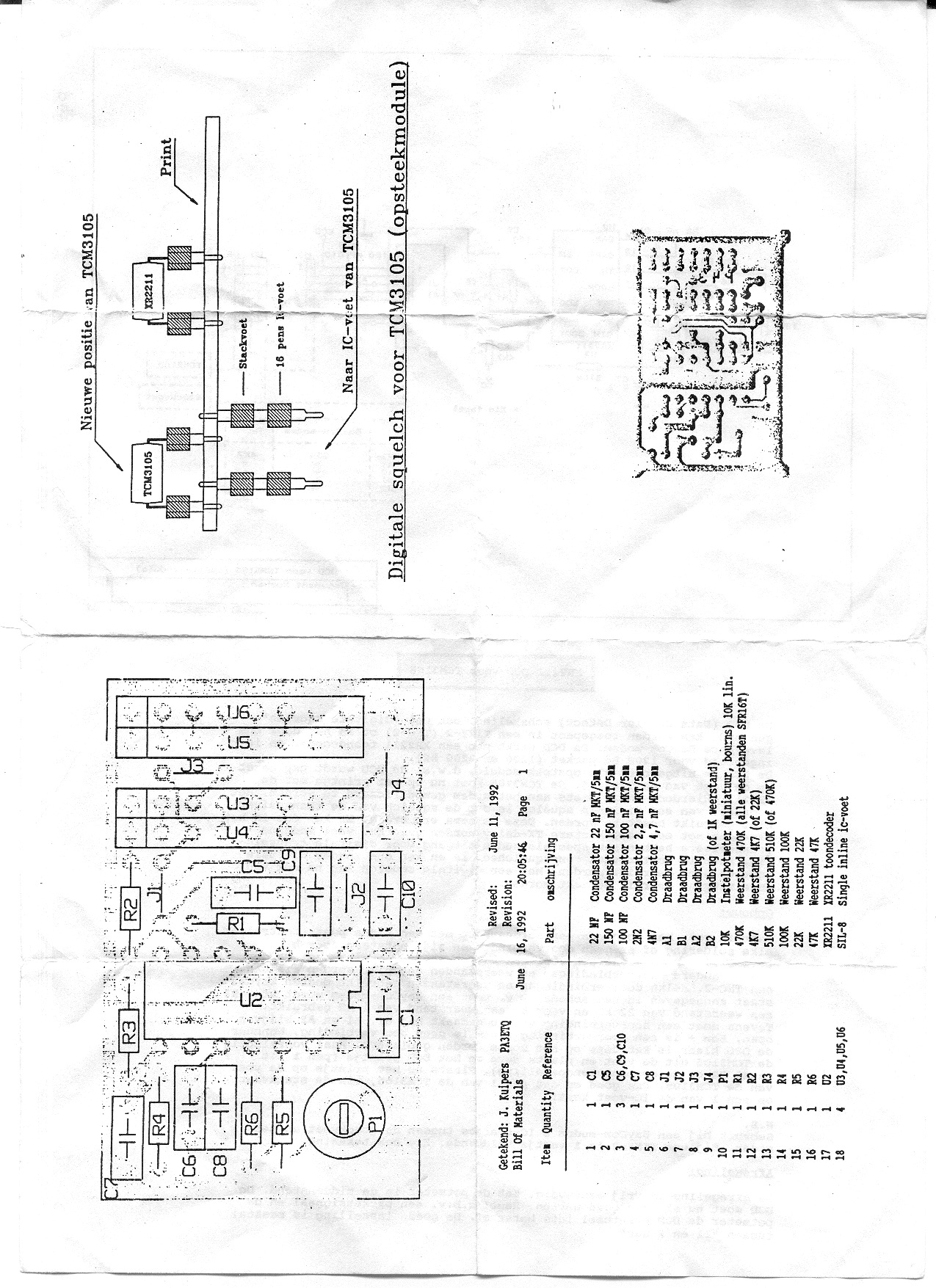

DCD
