Spanningsregelaar

Stabilisator



De gelijk richter

De power shottky rectifier ( gelijkrichter ) De behuizing

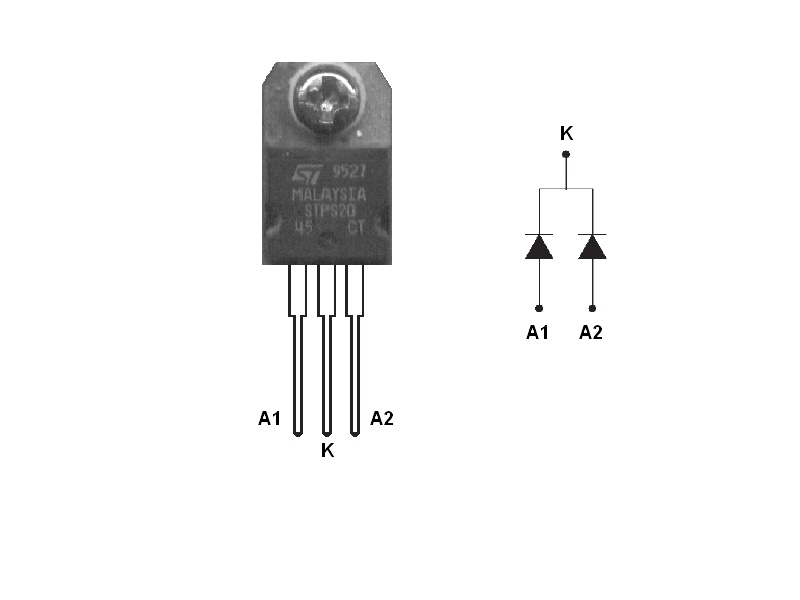

stp20 45ct datasheet



De stabilisator / Spanningsregelaar

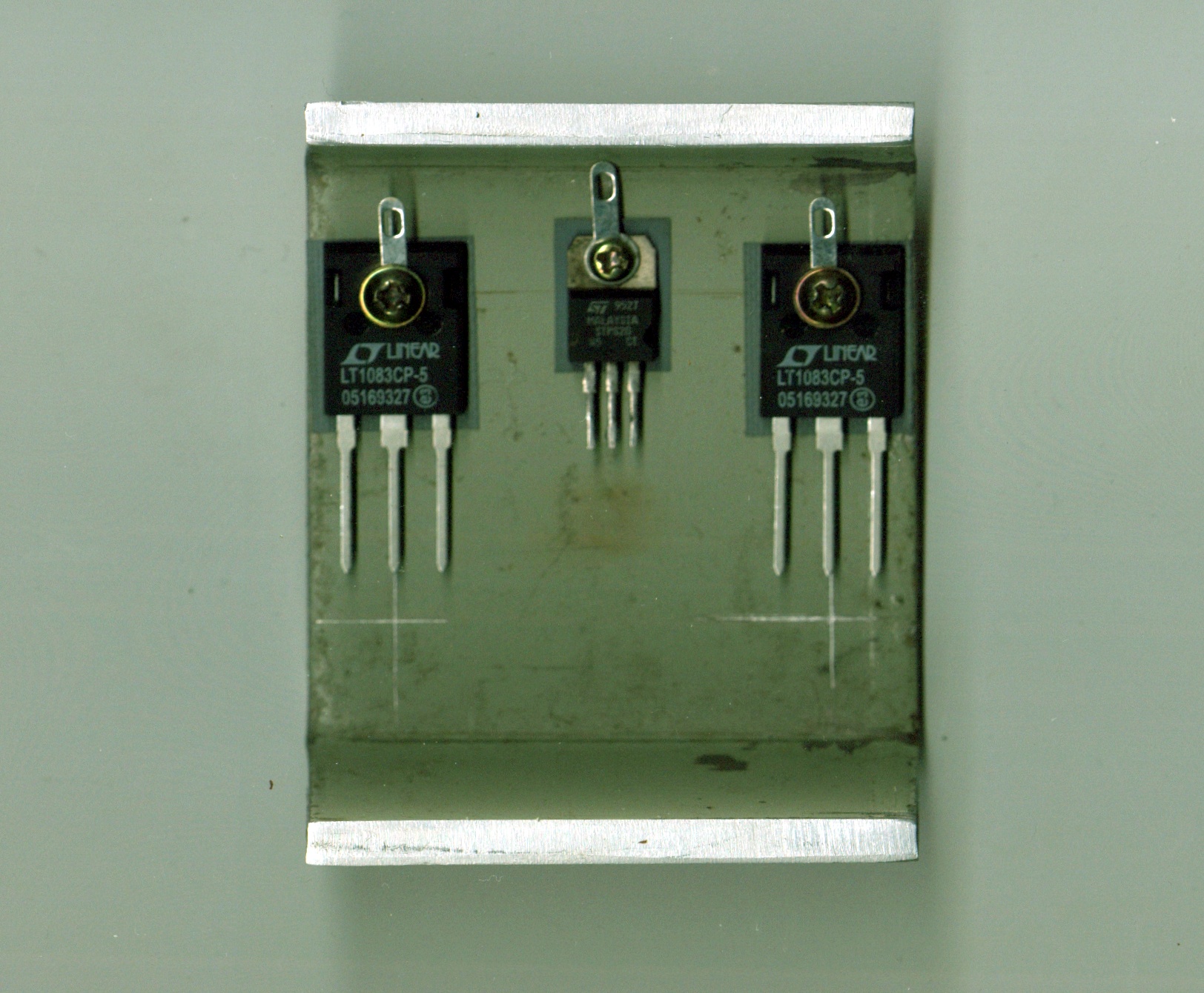

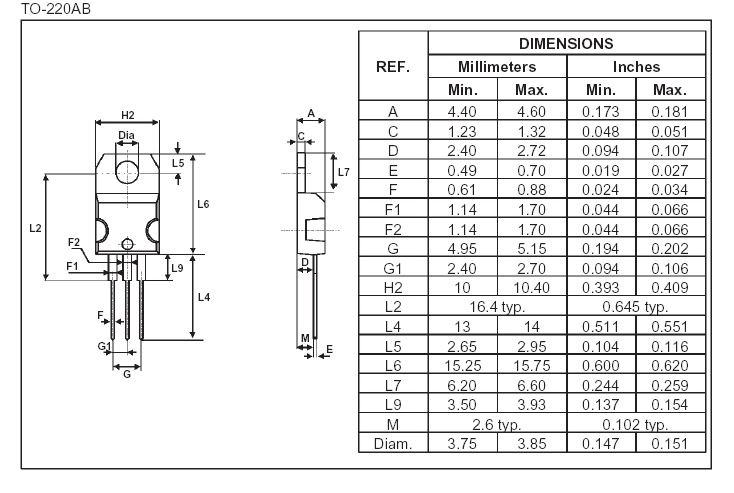

De stabilisator / Spanningsregelaar Behuizing

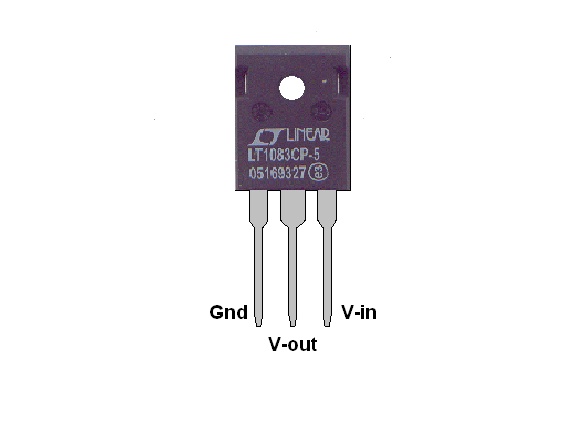

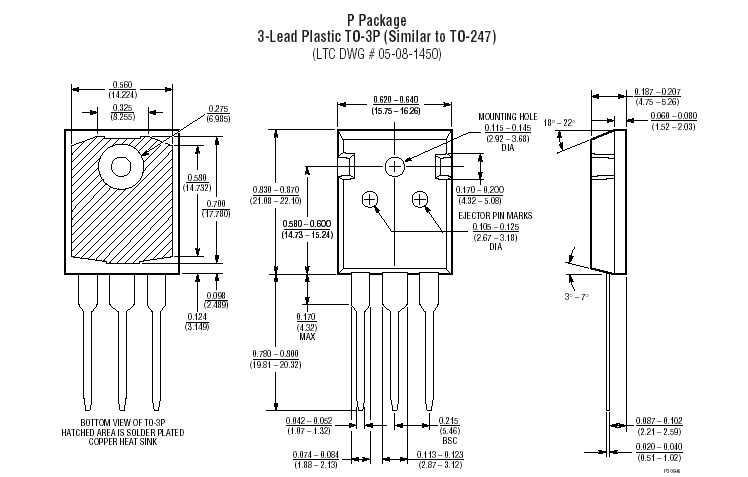

lt1083cd-5 datasheet



Spanningsregelaar



Relais

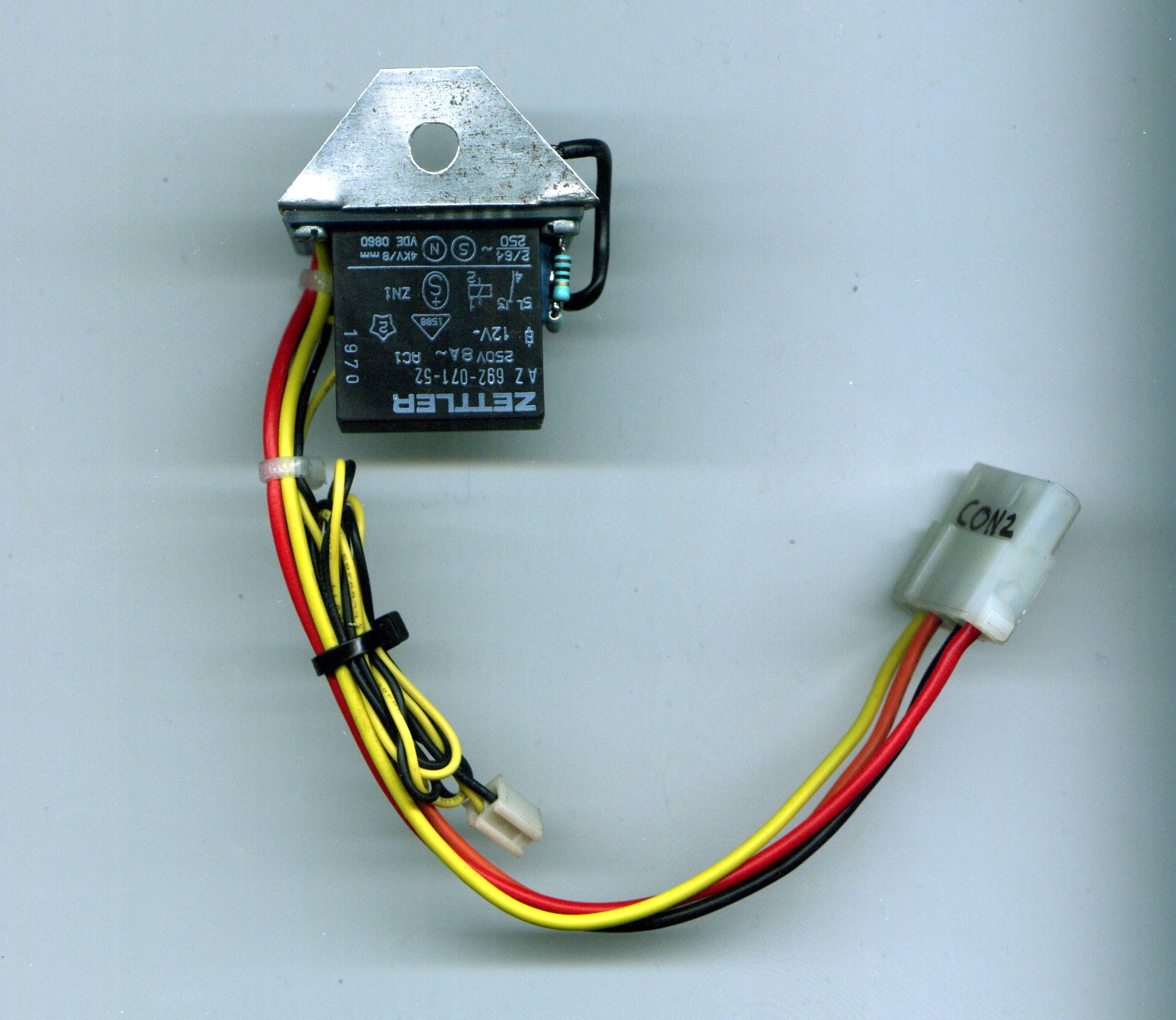

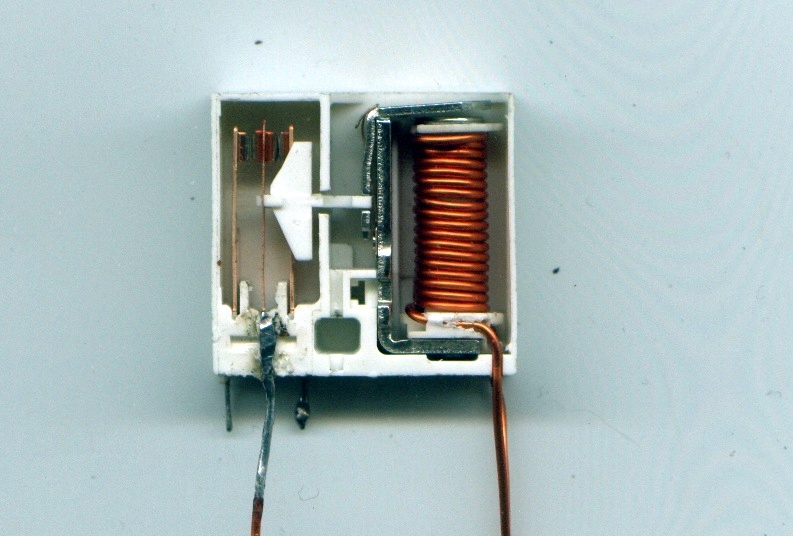

Custum relais ( RL1 ) van ongeveer 3,5 Ampère
Dit relais heeft ongeveer 18 windingen met een draaddikte van 0,7 mm
De bedoeling van dit relais zal duidelijk zijn ze is niet bedoeld als
beveiliging van de schakeling, deze kan immers tot 14 ampère
Maar deze is bedoeld om de lichtspoel te beschermen

De overige relais zijn onveranderd en zijn 12 volt deze werken ook
op 6 volt ( 7,2 tot 7.5 cycle use )

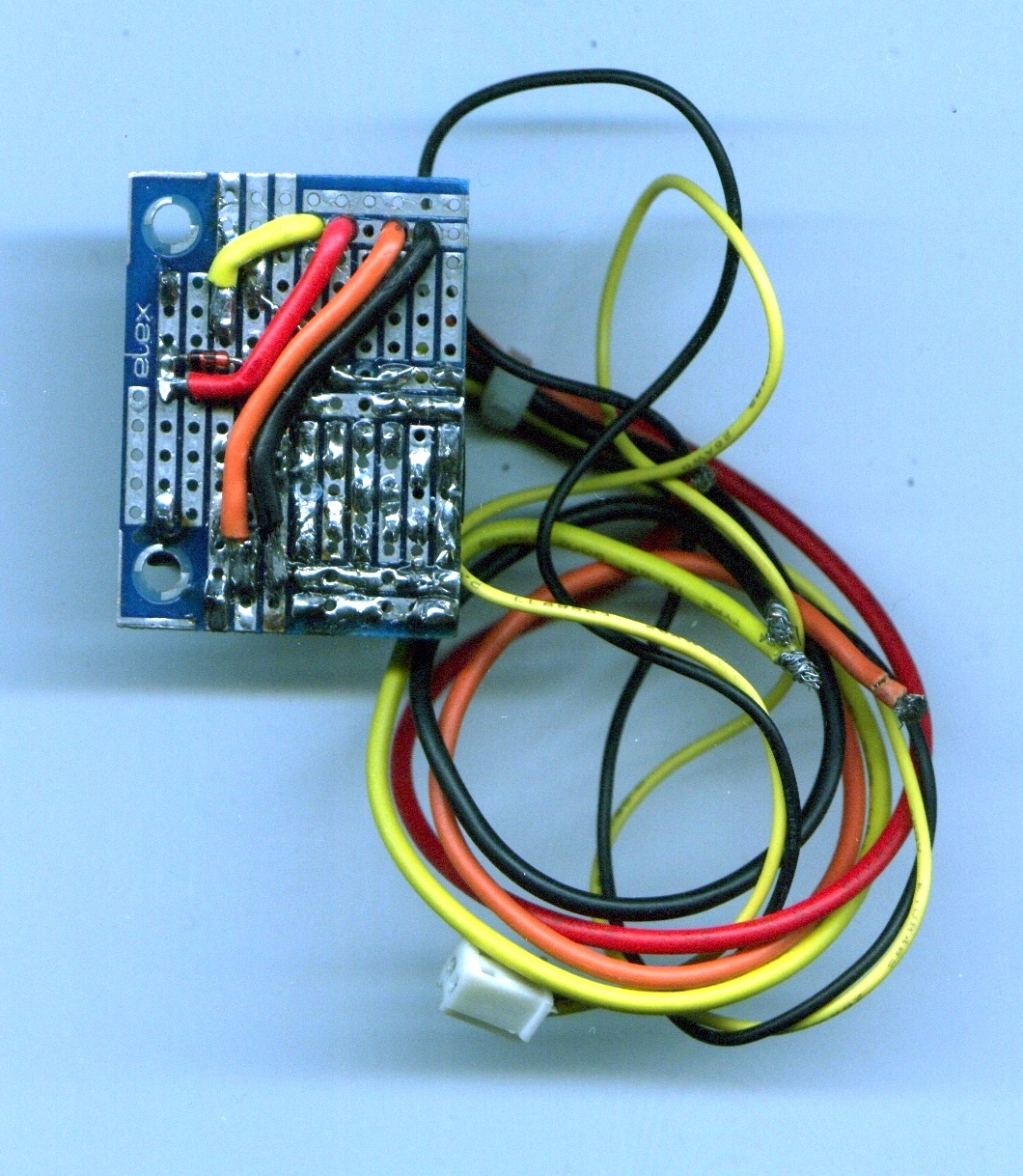

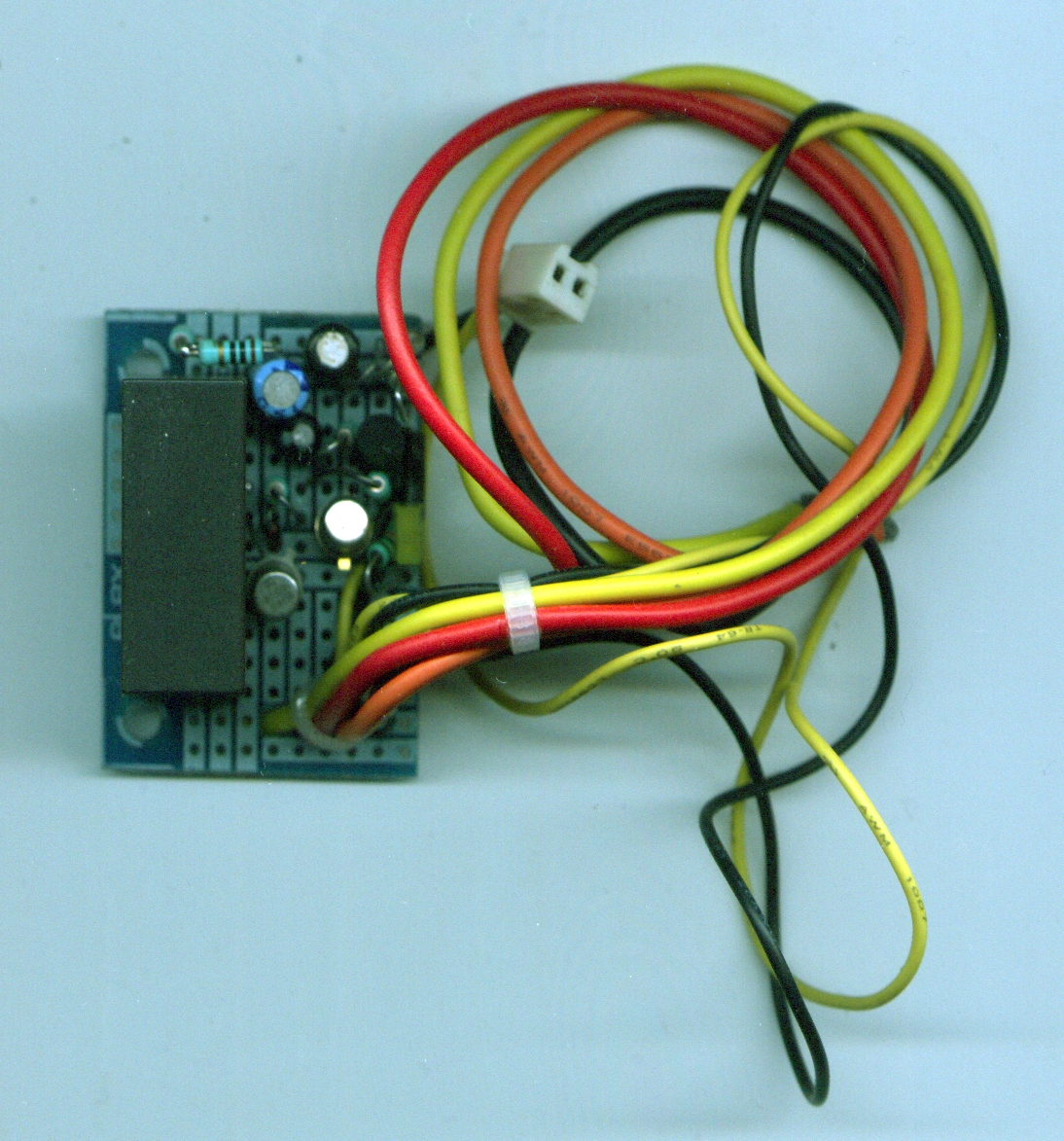

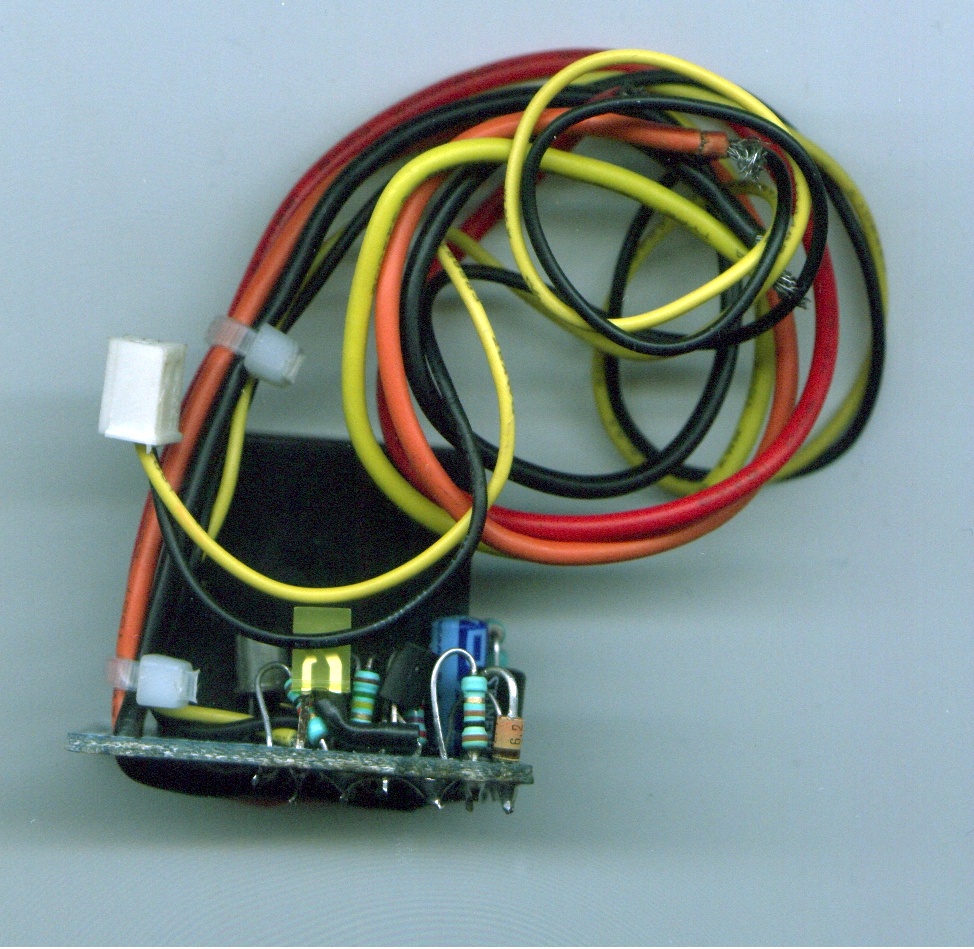

Module B

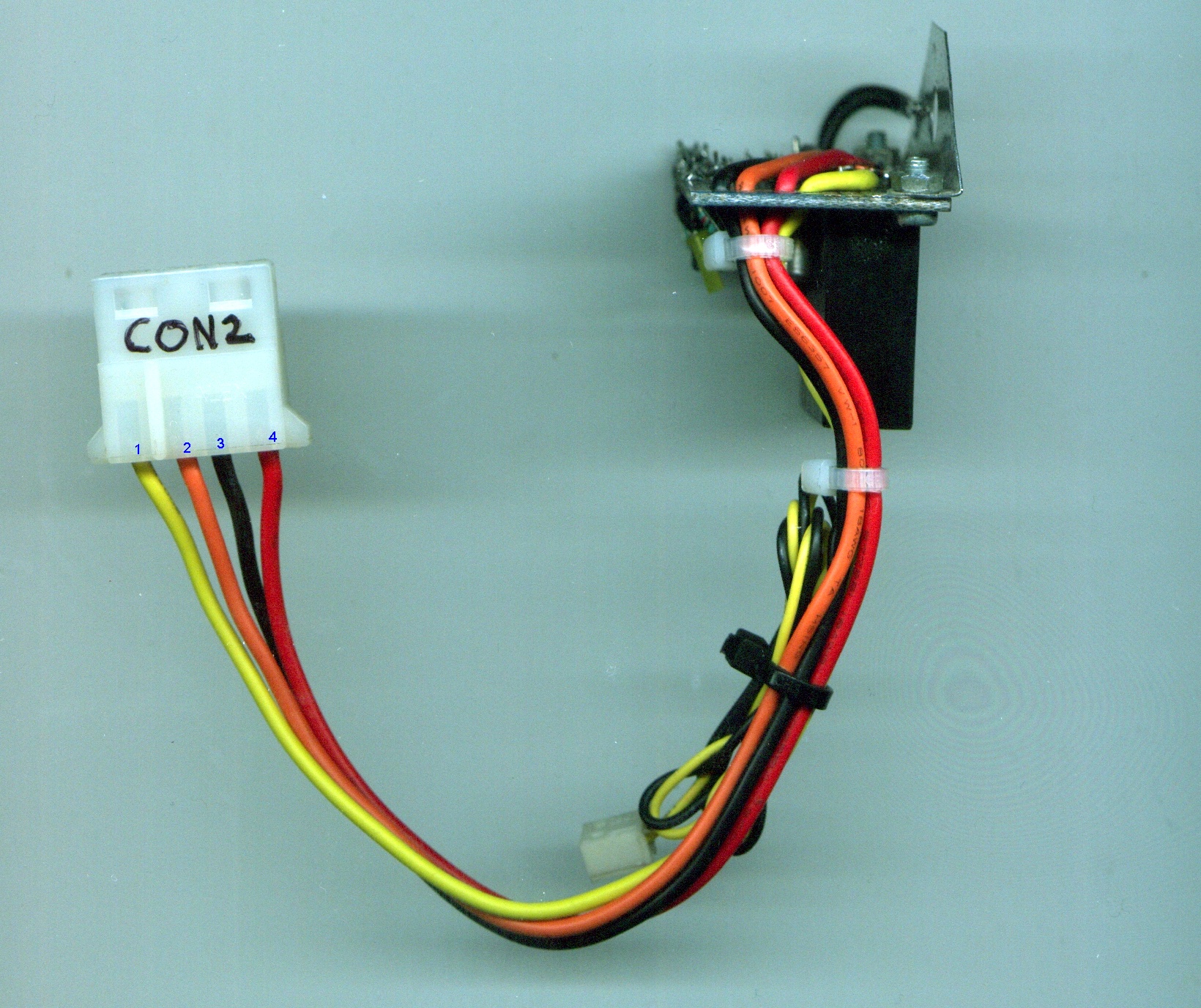

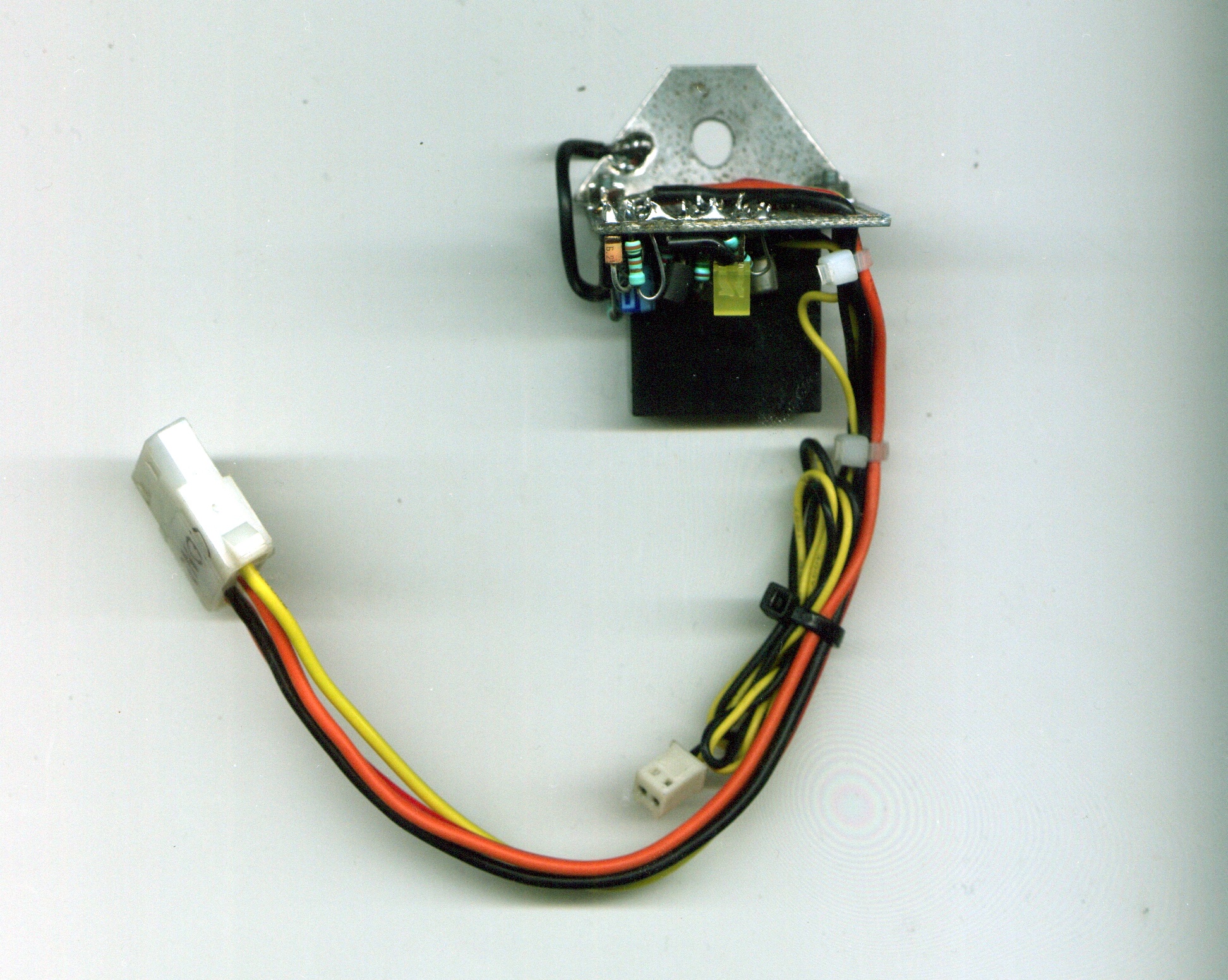

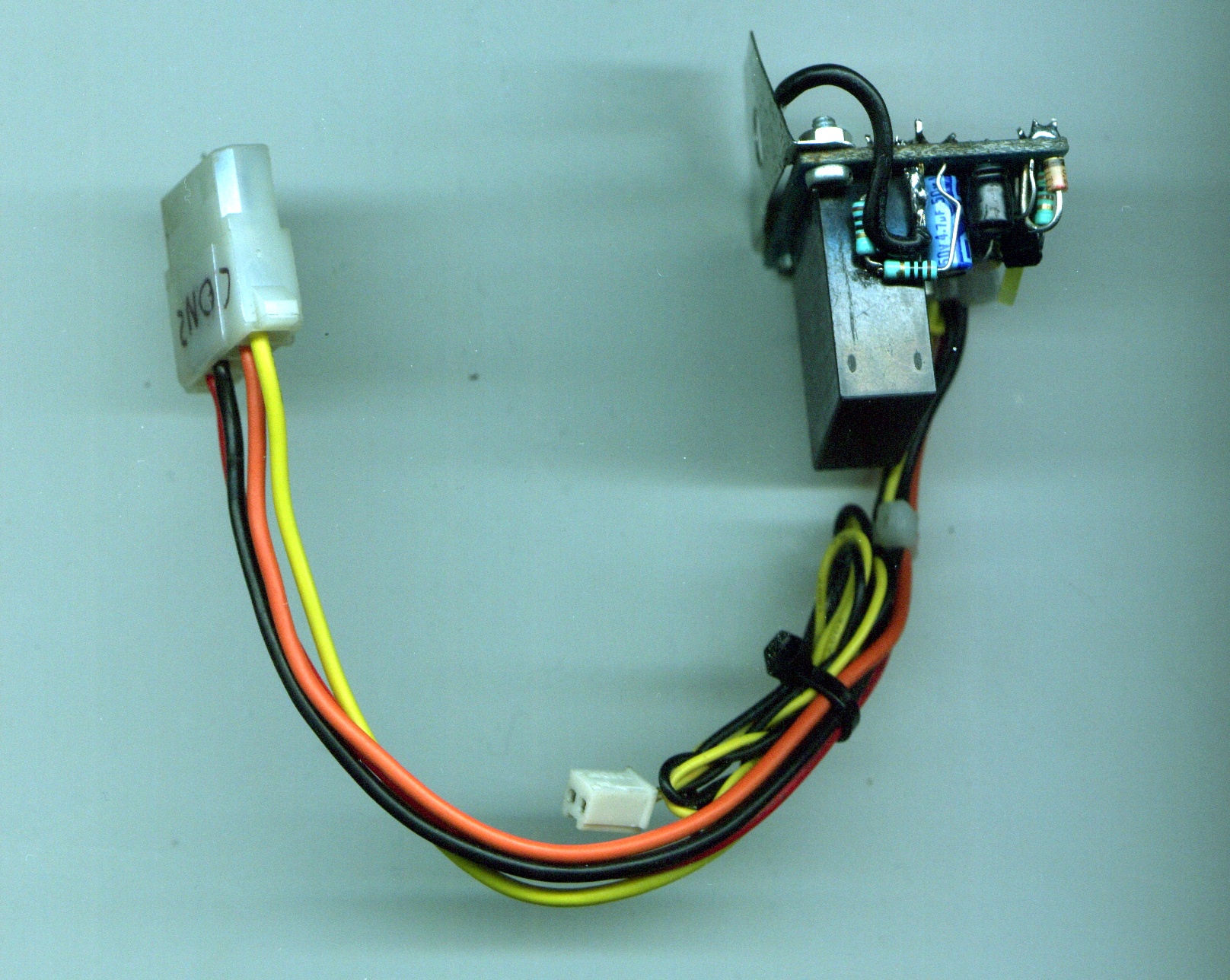

Knipperlicht + Relais

De bedoeling is dat deze in de koplamp wordt geplaatst

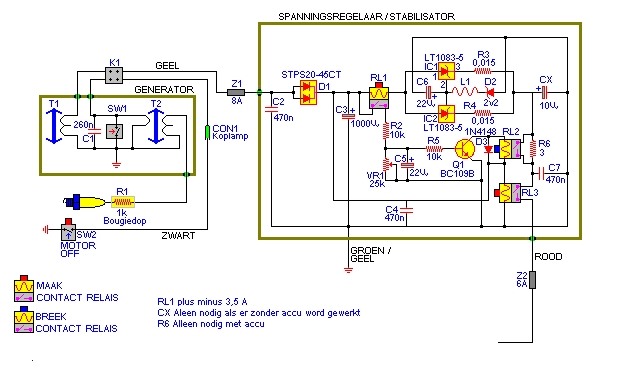

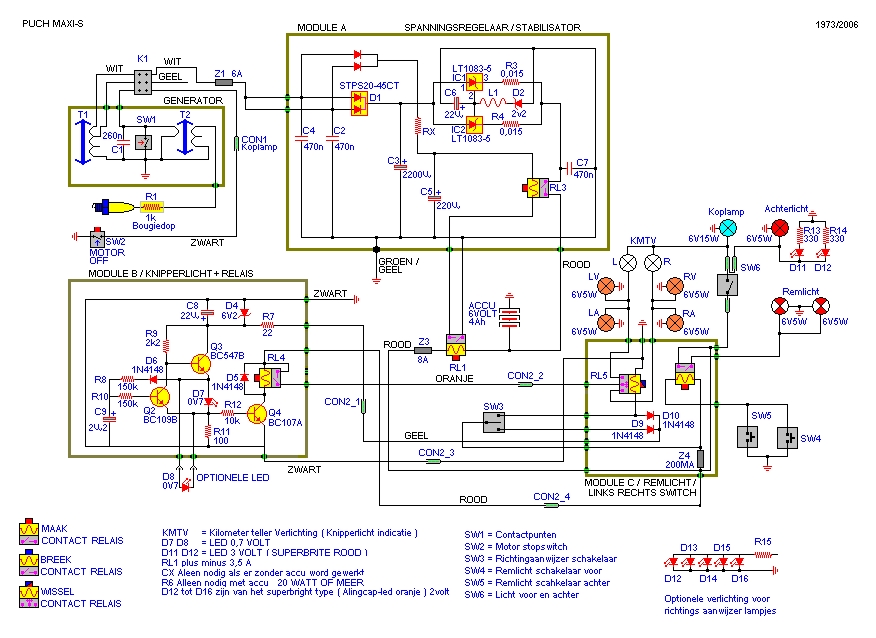

hier volgt een voorlopig schema



Hier volgt een verandering in de generator

Ik heb op een bestaande 6 volts spoel er ongeveer 100 windingen bij gewonden
zodat daar ongeveer 9 volt af komt met een belasting van 3,5 amps
of dit echt nodig zal zijn weet ik nog niet

Omdat het voltage van de originele spoel nogal laag is bij laag
toerental heb ik ervoor gekozen om er wat bij te winden

Er kan altijd gekozen worden deze extra spoel niet te gebruiken
de gele is immers standaard 6 volt 17 Watt

Geel is standaard 6 volt en wit ongeveer 9 volts

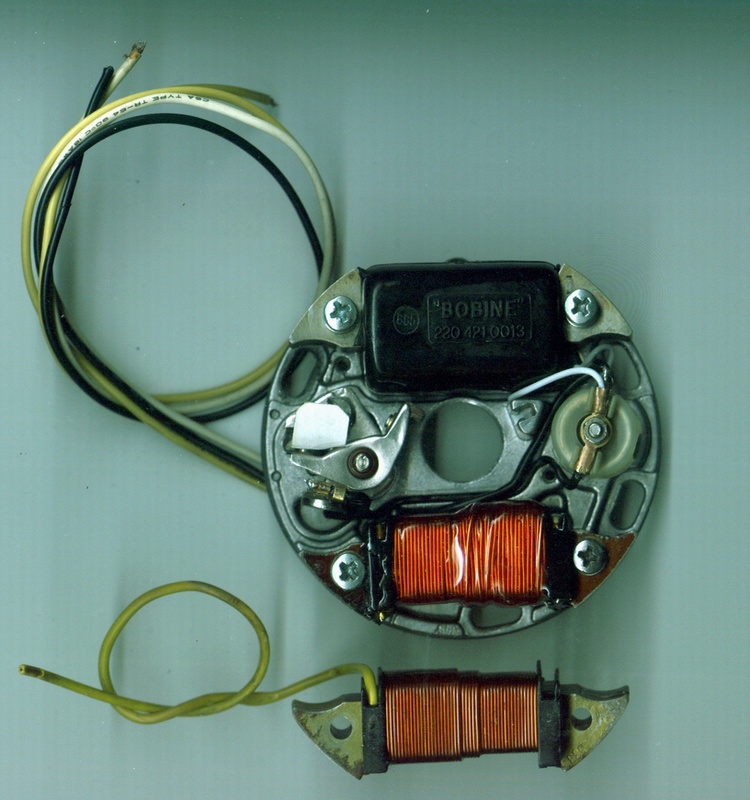

Hier onder het voorbeeld losse spoel onderin is de standaard
6 volt spoel



De regelaar



Is in opbouw
