ECL82 AMPLIFIER

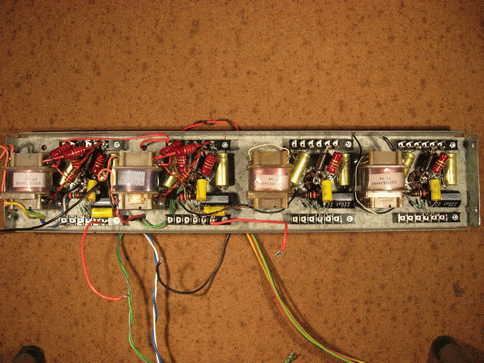

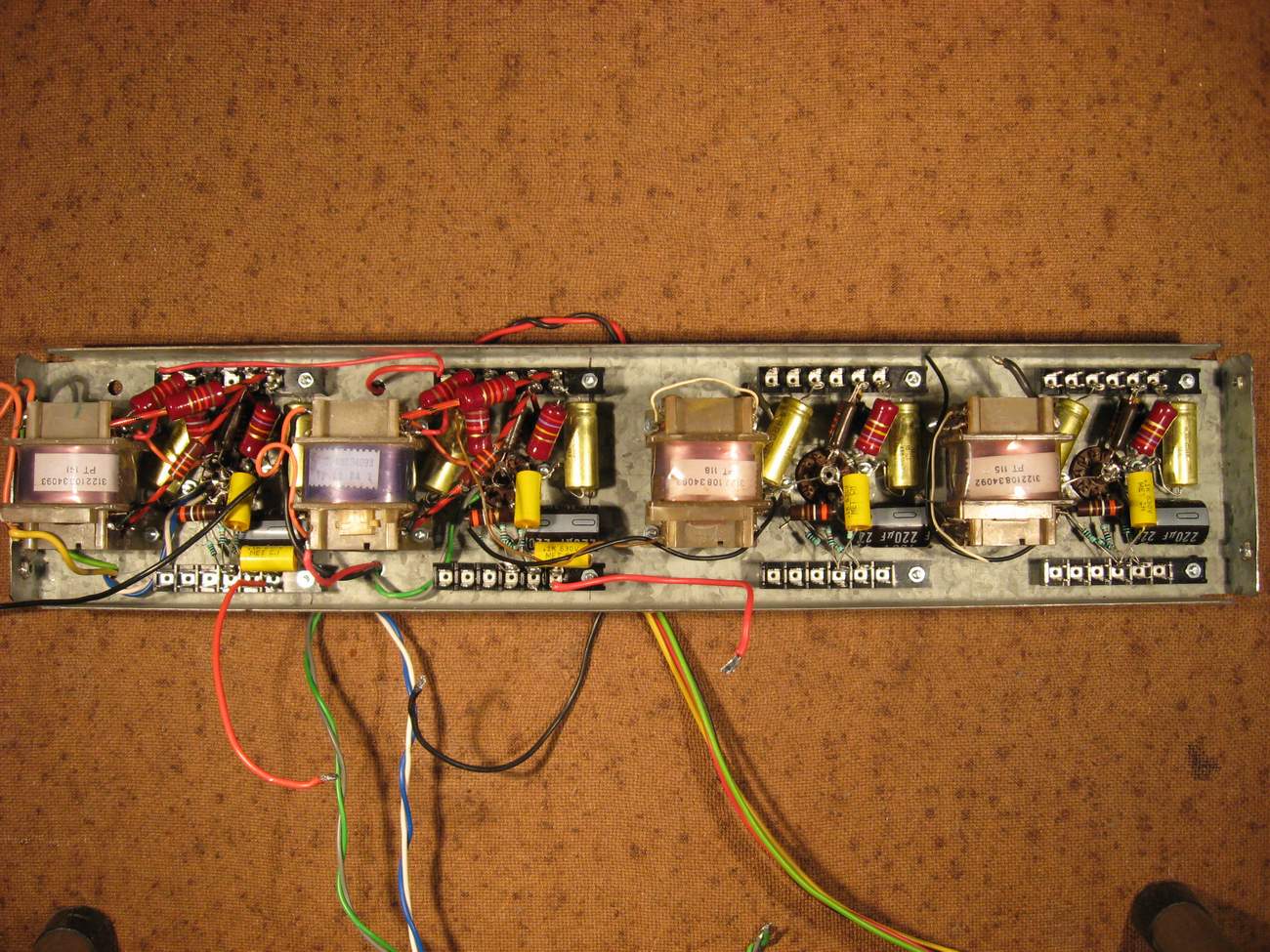

Eind transformators Philips KTV uit 1971 CHASSIS K8

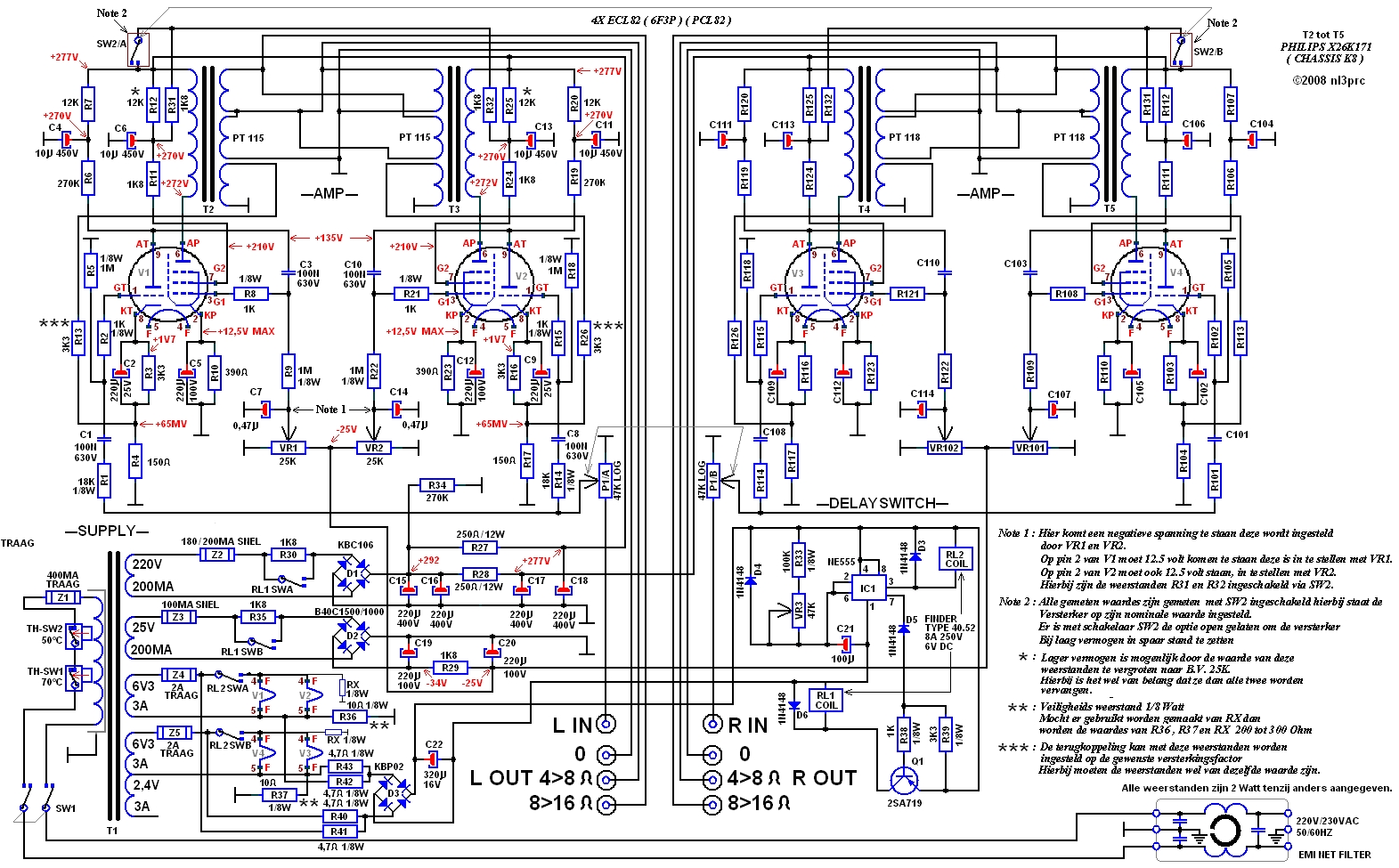

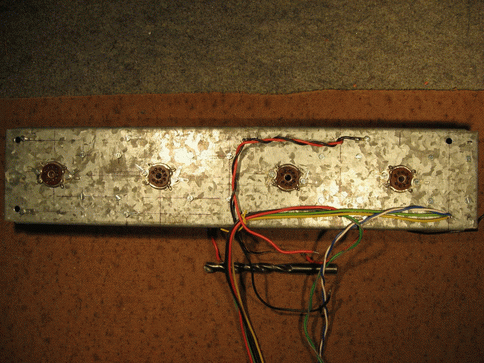

Ik heb in mijn ontwerp gekozen uit vier keer single end eindtrapjes
Ik moet zeggen dat het bijzonder goed klinkt zelfs op wat minder gevoelige speakers.
Het vermogen is vrij laag maar evengoed klinkt het bijzonder goed op mijn vier philips boxen uit 1979

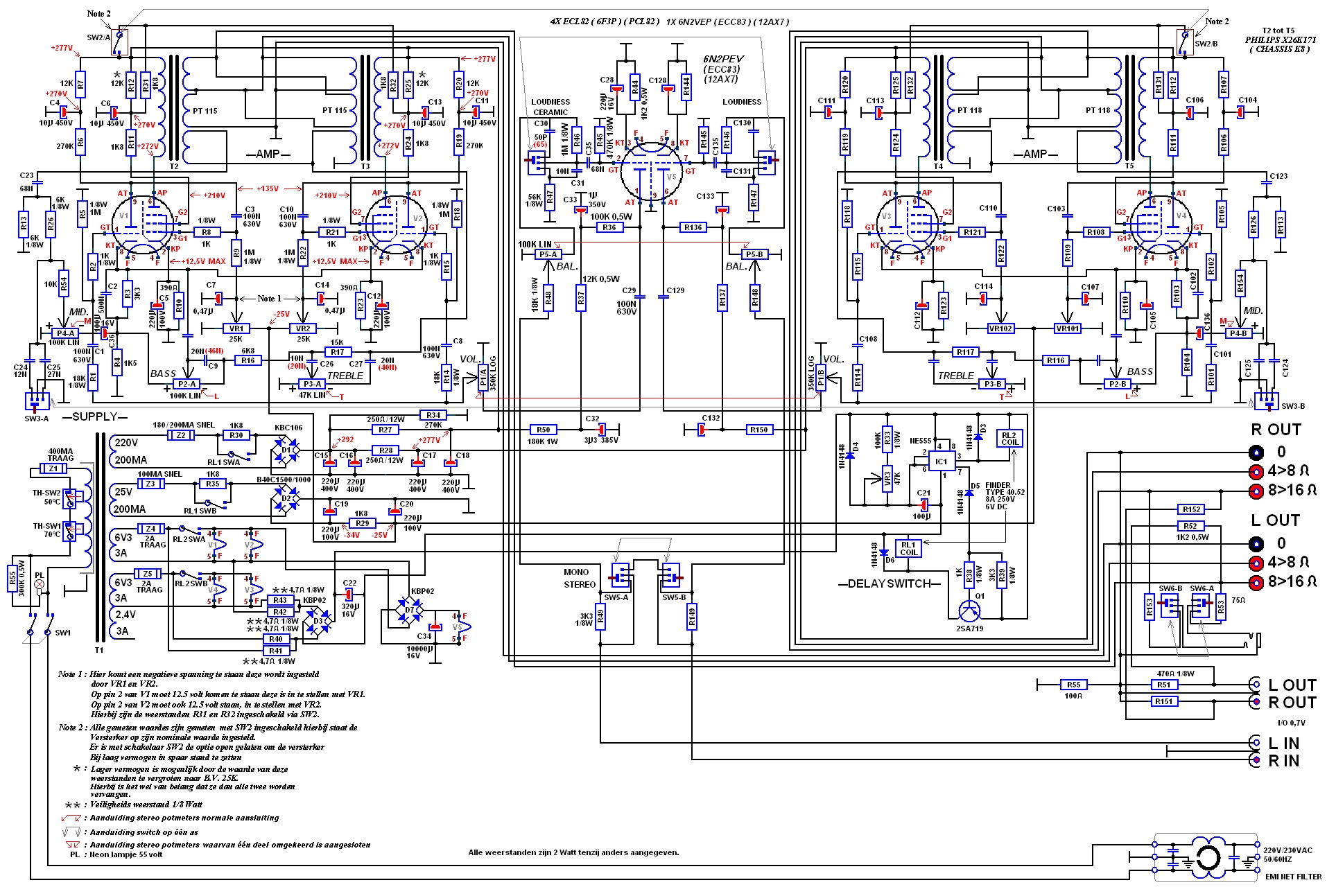

Het volgende wat ik nog in dit ontwerp ga doen is er een toonregeling in maken.
de tekening heb ik al gemaakt.

Tot slot heb ik nog wat veranderingen toegepast.
Ik weet het is een kleine amp en het vermogen is laag.

Ook mede omdat er gebruik is gemaakt van iets wat kleine eind trafo's
zal het in de lage frequenties minder zijn maar ik ben wel tevreden.

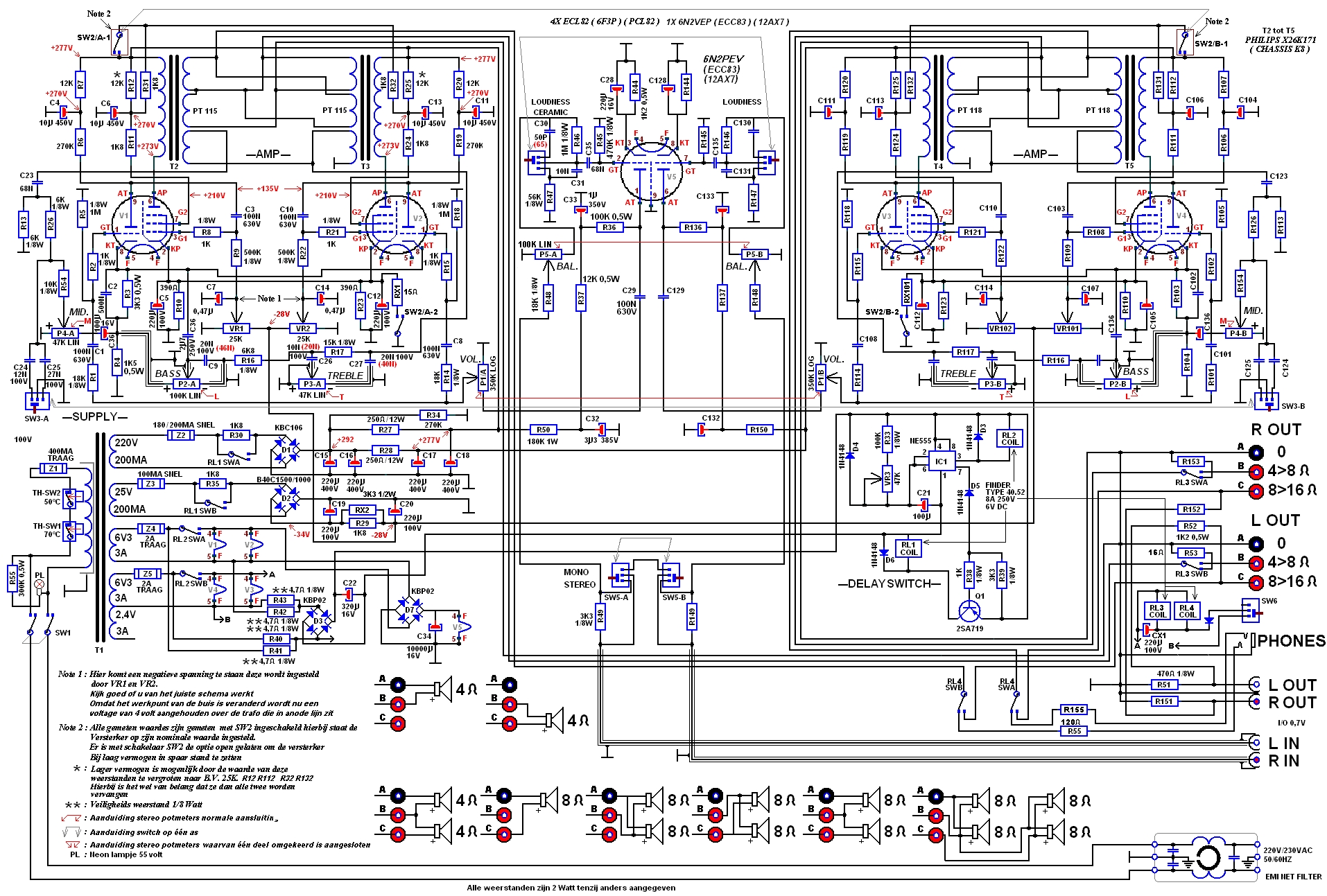

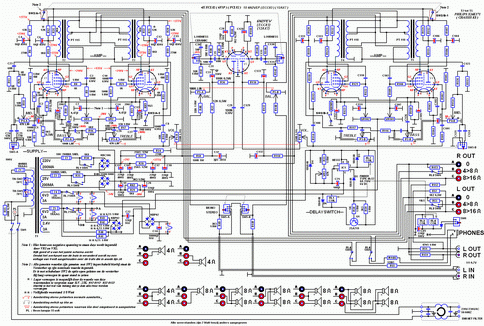

Hieronder nog een schema met wat aanpassingen ten opzichte van het vorige schema
